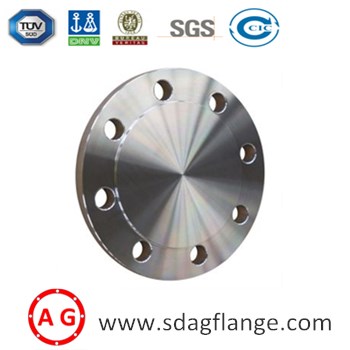

Когато избирате глух фланец за вашата тръбопроводна система, разбирането на съответните индустриални стандарти е от решаващо значение за осигуряване на безопасност, съвместимост и дългосрочна работа. Като ключов компонент, използван за уплътняване на края на тръбопровод или съд, глухият фланец трябва да отговаря на строги спецификации, за да се справи с налягането, температурата и условията на околната среда. По-долу разбиваме основните стандарти и параметри, които определят висококачествен глух фланец.
Глухите фланци се произвеждат в съответствие с международно признати стандарти, за да се гарантира еднаквост и надеждност. Най-широко приетите стандарти включват:
ASME B16.5: Този стандарт обхваща размерите, допустимите отклонения и стойностите на налягането и температурата за тръбни фланци, включително глухи фланци, с размери до 24 инча.
ASME B16.47: Приложим за по-големи глухи фланци (над 24 инча), този стандарт определя изискванията за фланци от серии A и B.
ASTM A105/A105M: Стандартна спецификация на материала за компоненти от въглеродна стомана, използвани вглухи фланци.
EN 1092-1: Европейският стандарт за фланци, предоставящ определения, типове и размери.
MSS SP-44: Фокусира се върху стоманени тръбопроводни фланци, включително глухи типове, за приложения с високо налягане.
Тези стандарти гарантират, че всеки глух фланец се произвежда с постоянно качество и работни характеристики.
Когато оценявате глух фланец, вземете предвид следните параметри, за да сте сигурни, че отговаря на изискванията на вашия проект:
Степени на материала:
Въглеродна стомана: ASTM A105, A350 LF2
Неръждаема стомана: ASTM A182 F304, F316
Легирана стомана: ASTM A182 F11, F22
Рейтинги на налягането:
Глухите фланци се оценяват въз основа на способността им да издържат на натиск при определени температури. Общите оценки включват:
150 PSI
300 PSI
600 PSI
900 PSI
1500 PSI
2500 PSI
Размери:
Ключовите параметри на размерите включват външен диаметър, диаметър на кръга на болта и дебелина. По-долу е референтна таблица за общи размери:
| Размер (NPS) | Външен диаметър (OD) | Диаметър на кръга на болта | Дебелина | Брой отвори за болтове |
|---|---|---|---|---|
| 1/2 | 3,75 инча | 2,38 инча | 0,44 инча | 4 |
| 2 | 6,00 инча | 4,75 инча | 0,69 инча | 8 |
| 4 | 9,00 инча | 7,50 инча | 0,88 инча | 8 |
| 8 | 13,50 инча | 11,75 инча | 1,25 инча | 12 |
| 12 | 19.00 инча | 17.00 инча | 1,62 инча | 16 |
| 16 | 22,50 инча | 20,25 инча | 1,88 инча | 20 |
Типове лица:
Повдигнато лице (RF)
Плоско лице (FF)
Пръстеновидно съединение (RTJ)
Всеки глух фланец е проектиран да отговаря на специфични тръбопроводни конфигурации и оперативни изисквания. Правилният избор на материал и спазването на стандартите за размери са от решаващо значение за непропускливата и дълготрайна работа.
Глухият фланец обикновено се използва в индустрии като нефт и газ, химическа обработка, пречистване на вода и производство на електроенергия. Когато избирате глух фланец, винаги проверявайте дали той отговаря на съответните стандарти ASME, ASTM или EN. Освен това осигурете съвместимост с материала на тръбата и условията на средата (напр. корозивни среди може да изискват неръждаема стомана или фланци с покритие).
В обобщение, разбирането на стандартите и параметрите за глухите фланци помага при вземането на информирани решения за вашите инфраструктурни проекти. Независимо дали за временно уплътняване или за постоянна изолация, добре изработеният глух фланец гарантира целостта и безопасността на системата.
